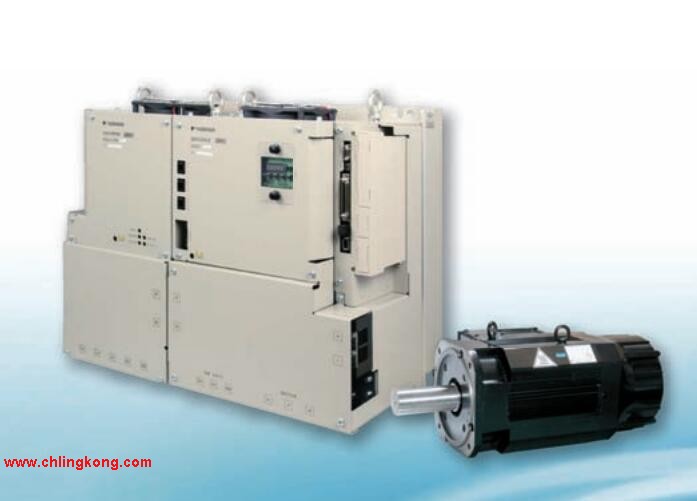

伺服電機SGMGH型。
額定轉速：1000r/min。
功率：5.5kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：B。
軸端：錐度1/10，帶平行鍵安川伺服連接線。
選購件：帶DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGDV-750JE1B001
參數設定器內置安川伺服連接線。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。直驅伺服電機SGMCS小容量型。
額定轉矩：25N·m。
伺服電機外徑尺寸：290mm。
串行編碼器：20位增量型（選配）。
設計順序：服電機外徑尺寸記號為E 的機型安川伺服連接線。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管安川SGDV-750JE1B001。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C安川SGDV-750JE1B001。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接安川SGDV-750JE1B001。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。大容量SGMVV型伺服電機。
額定輸出：30KW。
電壓：三相AC200V。
串行編碼器：20位增量型。
額定轉速：800r/min。
主要機械構造：支腳安裝型、直軸端（不帶鍵槽與螺孔）。
選購件：帶保持制動器（DC24V）、帶塵封。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：15Kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：高精度機床用。
軸端：直軸無鍵。
選購件件：帶油封。
高速速進給系列：無負載時亦需高速運轉的場合SGDV-750JE1B001。
主回路與控制回路的電源完全分離，
報警時可可可只關斷主回路電源，容易維護安川伺服連接線。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。
