RS-232：1個，RS-422/485：1個。
傳輸速度：0.3～19.2kpbs。
計算機連接功能。
到此為止系統的硬件電氣線路已經確定。
打印機/周連設備連接用，BASIC語言功能對應三菱總線模塊。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行AD75M1
設計PLC外圍硬件線路三菱總線模塊。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖三菱總線模塊。輸入點數：32點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
輸出點數：24點。
輸出電壓：AC100～240V。
OFF時漏電流：3mA。
輸出應答時間：0.5Hz+1ms。
輸出類型：雙向可控硅輸出。
36點端子臺。
帶短路保護。
帶浪涌吸收器。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點定位模塊。

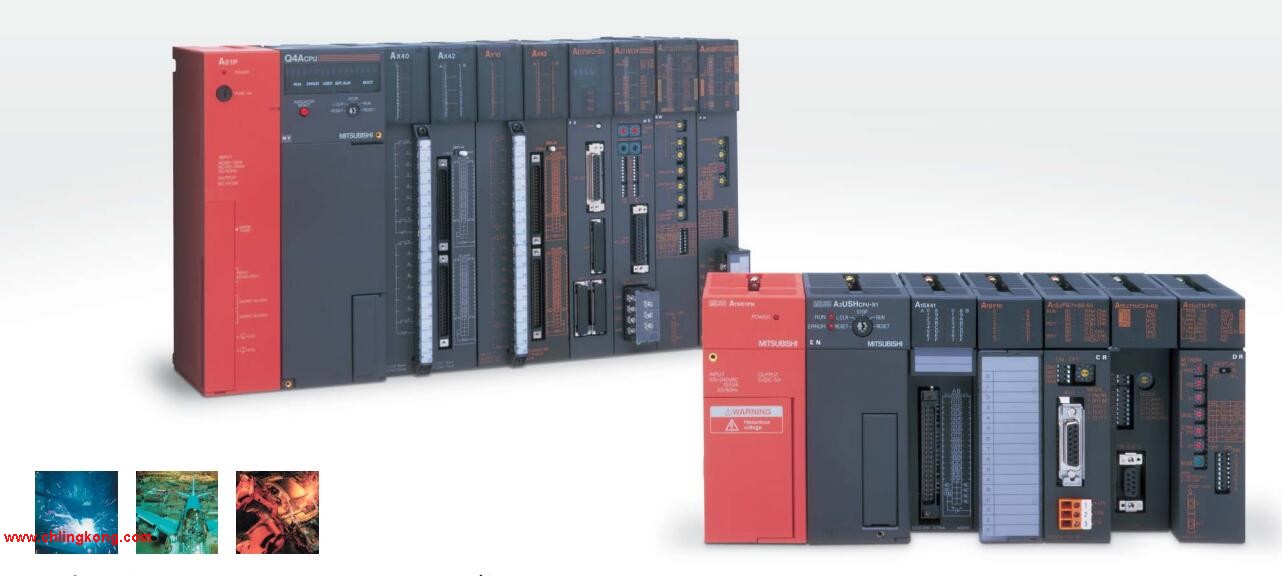

三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程定位模塊。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等定位模塊。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。2通道。
輸入：DC-10～10V，DC4～20mA。
輸出（分辨率）：-2000～2000，-1000～1000。
變換速度：15ms/2通道。
20點端子臺。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信信號AD75M1。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸輸入信號。
也就就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號三菱AD75M1。
三菱PLC是是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，

執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程AD75M1。
AD75M1操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AD75M1&select=5
